Test de compression moteur : 6 étapes et 4 erreurs qui faussent le diagnostic

Un test de compression moteur vérifie si chaque cylindre produit une pression cohérente au démarrage. Il aide à orienter le diagnostic lorsqu’un véhicule manque de puissance, présente des ratés, fume, consomme davantage ou peine à prendre ses tours. Réalisé avec méthode, il ne remplace pas un diagnostic complet, mais il permet de distinguer rapidement un problème d’allumage ou d’injection d’un défaut mécanique interne.

Ce que mesure réellement un test de compression moteur

La compression correspond à la pression qui s’accumule dans un cylindre lorsque le piston remonte, soupapes fermées, avant la combustion. Le compressiomètre relève cette pression maximale pendant plusieurs rotations du moteur entraîné par le démarreur. La mesure est dite dynamique : elle dépend donc de l’étanchéité du cylindre, mais aussi des conditions dans lesquelles le moteur tourne au démarreur.

L’objectif n’est pas seulement d’obtenir un chiffre en bar ou en psi. Il faut surtout comparer les relevés de tous les cylindres, puis les rapprocher des préconisations et de la limite d’usure indiquées par le constructeur. Une valeur isolée peut être influencée par la température, la batterie ou le matériel utilisé. Une différence nette et répétable entre deux cylindres est généralement plus parlante.

Les symptômes qui justifient cette vérification

Un contrôle est pertinent après une perte de puissance durable, des ratés de combustion, un ralenti instable, une fumée anormale ou une difficulté à monter dans les tours. Il peut aussi être utile avant l’achat d’un véhicule d’occasion, lors d’une préparation moteur ou lorsqu’une panne persiste malgré le contrôle des bougies, des bobines, des injecteurs et des capteurs. Le test peut confirmer une suspicion de perte de compression, mais il ne désigne pas encore avec certitude la pièce responsable.

Préparer le moteur et le matériel sans prendre de risque

Le matériel de base comprend un compressiomètre, un flexible vissé, des adaptateurs adaptés au filetage des bougies, des outils de dépose et, idéalement, un maintien de charge pour la batterie. Les kits destinés aux moteurs essence proposent souvent des raccords M10, M12, M14 et M18. Vérifiez la compatibilité avec votre moteur avant l’achat : un raccord approximatif crée une fuite et rend la lecture inutilisable.

Essence et diesel : une méthode voisine, des outils différents

Sur un moteur essence, le testeur se visse généralement dans le puits de bougie d’allumage après la dépose de toutes les bougies. Sur un diesel, l’accès passe, selon la motorisation, par les bougies de préchauffage ou les injecteurs. Il faut alors utiliser un adaptateur et une plage de pression conçus pour ce type de moteur. L’intervention est souvent moins accessible et peut exiger des précautions supplémentaires. En cas de doute sur la méthode de dépose, consultez la documentation technique du véhicule ou confiez l’opération à un professionnel.

Les sécurités à respecter avant de lancer le démarreur

• Faites chauffer le moteur jusqu’à sa température de fonctionnement, puis arrêtez-le avant toute dépose.
• Neutralisez l’allumage et l’arrivée de carburant pour empêcher le moteur de démarrer et éviter l’injection de carburant.
• Débranchez ou retirez les éléments prévus par la procédure du véhicule : fusible ou relais de pompe, commande d’injection ou bobines d’allumage.
• Gardez les mains, les vêtements et les câbles à distance des courroies, des poulies et des ventilateurs.
• Assurez-vous que la batterie est suffisamment chargée. Une tension minimale de 12,7 V est mentionnée pour préserver une vitesse de démarreur régulière.

Le test isole volontairement l’étanchéité de la chambre en neutralisant l’alimentation et l’allumage. Si le démarreur entraîne correctement le moteur, mais qu’un cylindre reste bas, la recherche doit se déplacer vers les soupapes, les segments, le piston, le cylindre ou le joint de culasse, plutôt que vers une simple panne électronique.

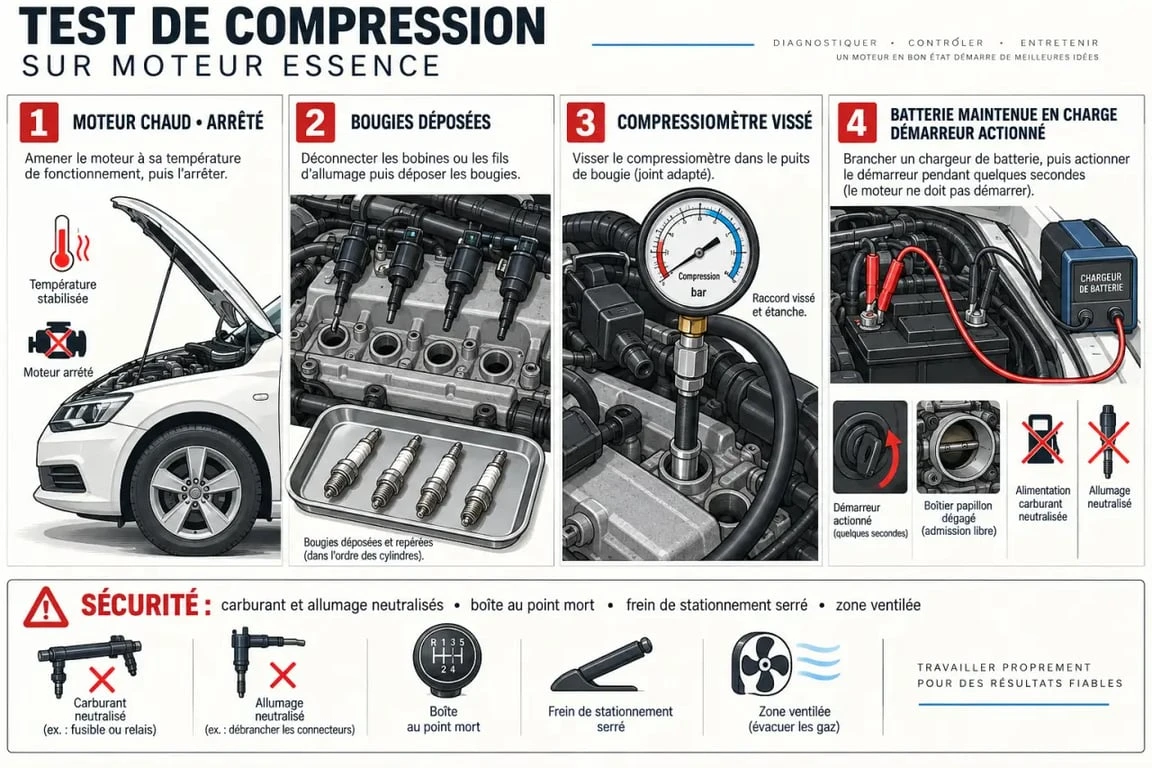

Réaliser la mesure en 6 étapes reproductibles

1. Repérez les cylindres et préparez un relevé dans leur ordre. Vous éviterez ainsi de confondre les résultats au remontage.
2. Déposez toutes les bougies sur un moteur essence. Le démarreur tournera plus librement et dans des conditions comparables pour chaque cylindre.

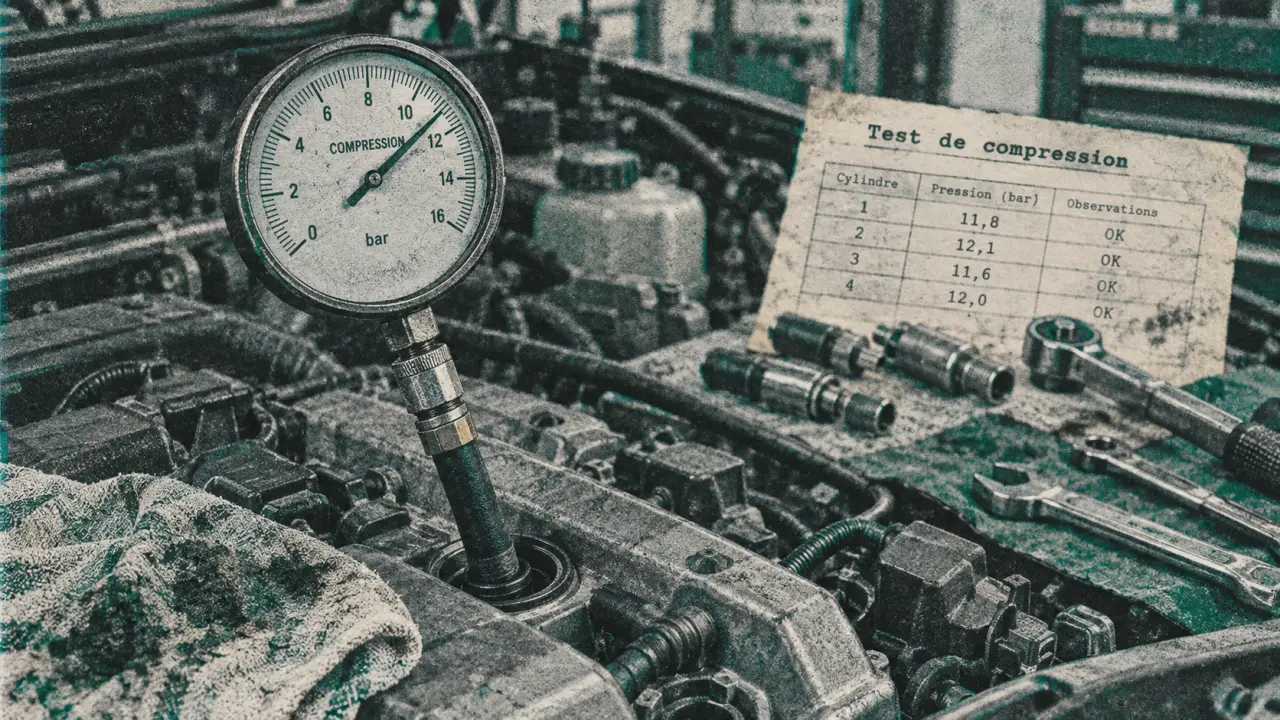

3. Vissez le raccord du compressiomètre dans le premier puits de bougie. Un flexible fileté est préférable à une buse en caoutchouc, qui peut fuir et doit être maintenue fermement.
4. Ouvrez l’admission conformément à la procédure du véhicule, généralement avec l’accélérateur maintenu ouvert sur un moteur essence, pour ne pas limiter l’air admis.
5. Actionnez le démarreur jusqu’à ce que l’aiguille du manomètre cesse de monter. Une impulsion très courte ne suffit pas : la valeur doit se stabiliser.
6. Notez la mesure, remettez le manomètre à zéro et recommencez exactement dans les mêmes conditions sur chaque cylindre.

Lire les résultats sans tirer de conclusion trop vite

Il n’existe pas de valeur universelle valable pour tous les moteurs. Le rapport de compression, la conception de la culasse, le type de carburant, la distribution et le protocole du constructeur modifient les valeurs attendues. Recherchez donc les spécifications correspondant au code moteur exact et comparez des mesures prises dans des conditions identiques.

Trois profils de relevés utiles au diagnostic

• Valeurs homogènes et conformes : l’étanchéité mécanique générale paraît cohérente. La cause des symptômes est alors plus probablement à rechercher dans l’allumage, l’injection, l’admission, l’échappement ou la gestion moteur.
• Un seul cylindre nettement plus faible : une soupape ou son siège, un piston, des segments, la paroi du cylindre ou un défaut local de joint de culasse peuvent être en cause.
• Plusieurs cylindres faibles : vérifiez d’abord les conditions de test. Si elles sont correctes, une usure plus générale, un calage de distribution inadapté ou un défaut de culasse peut être envisagé.

Une contre-mesure est nécessaire lorsqu’un résultat paraît surprenant. Reprenez le cylindre concerné avec la même batterie, le même temps d’actionnement et un raccord correctement serré. Une aiguille qui monte lentement ou une mesure instable peut révéler une fuite au niveau du flexible aussi bien qu’un problème dans le moteur.

Les 4 erreurs de mesure et le contrôle qui localise la fuite

La première erreur consiste à tester avec une batterie faible : le démarreur tourne moins vite et la pression mesurée peut diminuer. La deuxième consiste à laisser une bougie en place, ce qui modifie l’effort demandé au démarreur. La troisième est d’oublier de neutraliser le carburant et l’allumage, avec un risque de démarrage ou de projection de carburant. La quatrième consiste à comparer une valeur trouvée sur internet à celle de votre moteur sans vérifier les données du constructeur.

Quand passer au test de fuite cylindre

Le test de compression indique qu’un cylindre comprime mal. Le test de fuite cylindre, aussi appelé leak down test, aide à déterminer où l’air s’échappe. Le cylindre est placé dans une position précise, puis alimenté en air comprimé. Un bruit à l’admission oriente vers une soupape d’admission. Un bruit à l’échappement suggère une fuite par une soupape d’échappement. Un bruit au reniflard ou au bouchon d’huile peut orienter vers les segments ou le piston. Des bulles dans le circuit de refroidissement peuvent faire suspecter un joint de culasse ou une fissure.

Avant de démonter une culasse ou d’ouvrir le bas moteur, associer les symptômes, le relevé de compression et un test de fuite fournit un diagnostic plus solide. Cette démarche aide aussi à déterminer si une réparation ciblée est envisageable ou si une expertise en atelier est nécessaire.
