Une ligne d’échappement ne se limite pas au silencieux visible à l’arrière du véhicule. Elle conduit les gaz produits par le moteur, réduit leur toxicité, atténue le bruit et absorbe une partie des vibrations. Pour lire un schéma de ligne d’échappement voiture, il faut suivre le trajet des gaz, de la sortie du moteur jusqu’à la sortie arrière.
Suivre le trajet des gaz sur un schéma de ligne d’échappement
Sur une représentation simplifiée, la ligne se lit presque toujours de l’avant vers l’arrière. Les pièces les plus chaudes et les plus techniques se trouvent près du moteur. Les éléments destinés au confort acoustique sont généralement placés sous le plancher et à l’arrière. L’architecture exacte dépend du moteur, de la carrosserie, de la transmission et de la norme antipollution, mais cette logique reste valable.
Quiz : Maîtriser sa ligne d'échappement
Ordre habituel des éléments : collecteur d’échappement, tresse flexible ou tube de descente, catalyseur, filtre à particules selon la motorisation, traitement SCR éventuel, tube intermédiaire et résonateur, silencieux arrière, puis sortie d’échappement. Des sondes, des capteurs, des brides et des silentblocs complètent le circuit.

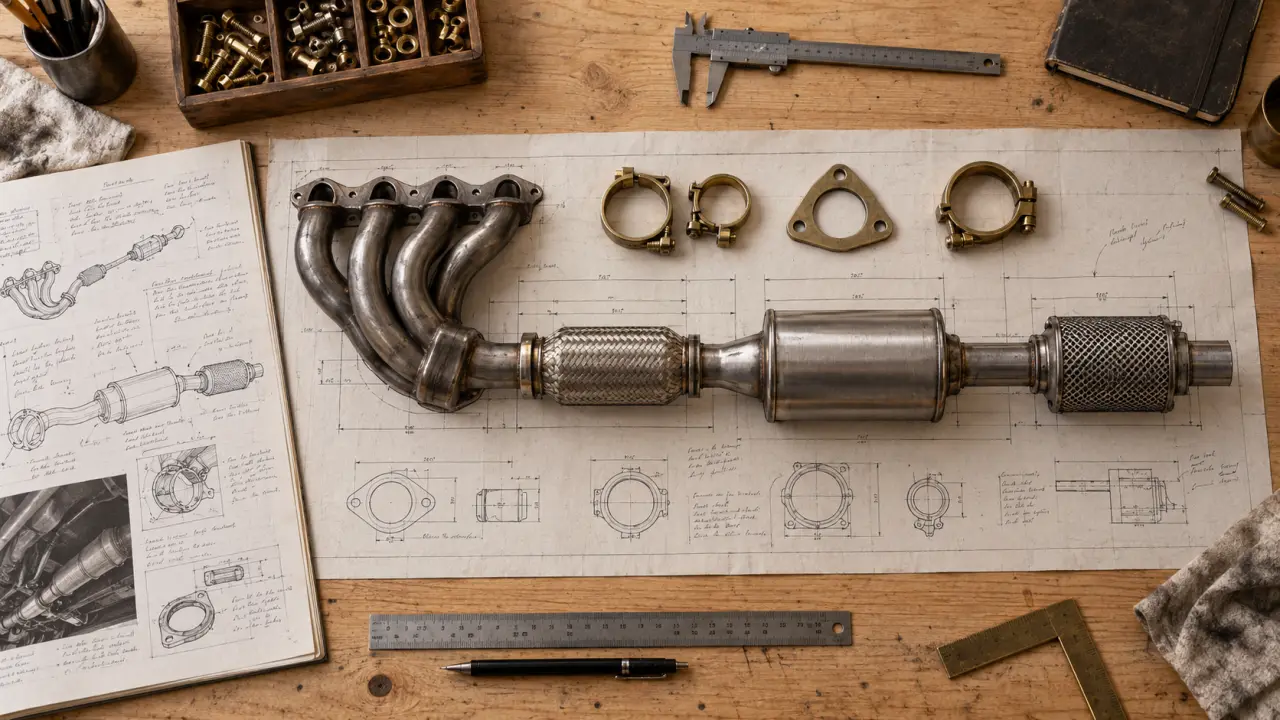

Les huit repères à identifier en priorité
| Pièce | Emplacement sur la ligne | Rôle principal | Signe d’usure fréquent |
|---|---|---|---|
| Collecteur | À la sortie de la culasse | Regroupe les gaz des cylindres | Fuite, cliquetis, odeur de gaz |
| Tresse flexible | En début de ligne | Compense les mouvements du moteur | Bruit métallique, fissure, fuite |
| Catalyseur | Près du moteur ou sous le véhicule | Transforme une partie des gaz nocifs | Perte de puissance, voyant moteur |
| FAP ou GPF | Après le catalyseur ou dans un module commun | Retient les particules | Colmatage, mode dégradé |
| SCR | Sur certaines lignes diesel | Réduit les NOx avec un additif | Défaut antipollution, alerte additif |
| Sondes et capteurs | Avant ou après les dispositifs de dépollution | Mesurent la composition, la pression ou la température | Voyant moteur, surconsommation |
| Tube intermédiaire | Sous le plancher | Relie les sous-ensembles | Corrosion, fuite, vibration |
| Silencieux arrière | En bout de ligne | Atténue le bruit des gaz | Échappement anormalement bruyant |
Comprendre le rôle de chaque zone, de la chaleur au silence
En amont : collecteur, catalyseur et capteurs
Le collecteur d’échappement relie les sorties des cylindres à la ligne. Il travaille à très haute température et peut être associé au turbocompresseur sur un moteur suralimenté. Placé juste après, le catalyseur contient un substrat qui favorise des réactions chimiques. Il transforme ainsi certains gaz nocifs en substances moins polluantes. Sa proximité avec le moteur lui permet d’atteindre rapidement sa température de fonctionnement.
La sonde lambda, fréquente sur les moteurs essence, analyse la composition des gaz pour aider le calculateur à ajuster le mélange air-carburant. Une sonde de température ou un capteur de pression différentielle peut aussi surveiller le fonctionnement des filtres. Une défaillance provoque parfois une surconsommation, des ratés ou l’allumage du voyant moteur, même si le tube d’échappement n’est pas percé.
Au milieu et à l’arrière : filtrer, canaliser, amortir
La tresse d’échappement, aussi appelée flexible, se reconnaît à son aspect métallique tressé. Elle assure un découplage vibratoire entre le moteur et la ligne suspendue sous la caisse. Le moteur bouge sur ses supports, tandis que les tubes restent maintenus par leurs fixations. Sans cette souplesse, les contraintes mécaniques se reporteraient sur les tubes et les soudures.
Une ligne fonctionne aussi comme un conduit parcouru par des vagues de pression. Chaque explosion du moteur crée une impulsion qui se propage dans les tubes. Le diamètre des conduits, le volume des chambres internes et les changements de section influencent cette propagation. Le résonateur ou pot de détente ne bloque donc pas simplement le bruit : il atténue certaines fréquences par réflexion et interférence. Le silencieux arrière réduit ensuite le son restant. Remplacer un élément par un tube vide peut ainsi produire un grondement fatigant dans l’habitacle, même si la voiture fonctionne encore normalement.
Essence et diesel : les différences visibles sur la ligne
Un schéma ne doit pas être interprété sans connaître le carburant et la version du moteur. Une ligne essence est souvent plus simple, mais les modèles récents peuvent recevoir un filtre à particules essence, appelé GPF ou OPF. Un diesel dispose habituellement d’un filtre à particules, ou FAP, et peut intégrer un système SCR.
- Essence : catalyseur, sondes lambda et parfois GPF. Le catalyseur peut être très proche du moteur, dans un ensemble compact appelé close-coupled.
- Diesel : catalyseur d’oxydation, FAP, sondes de température, capteur de pression différentielle et, selon la version, SCR.
- Système SCR : il traite les oxydes d’azote, ou NOx, avec un additif. Il ne faut pas le confondre avec le FAP : le SCR agit sur les NOx, tandis que le FAP retient les particules.
Le FAP et le catalyseur peuvent apparaître comme deux pièces distinctes sur une vue éclatée ou être regroupés dans un même module. Cette différence compte au moment de la commande. Une pièce visuellement proche peut ne pas correspondre aux sondes, aux prises de pression ou aux points de fixation prévus pour le moteur concerné.
Lire une vue éclatée sans se tromper de référence
Une vue éclatée sépare volontairement les éléments pour montrer leur ordre de montage. Les numéros renvoient à une nomenclature, mais ils n’indiquent pas forcément l’ordre dans lequel les pièces doivent être démontées. Commencez par localiser le moteur à l’avant du dessin, puis repérez les grandes sections de tube. Les petits éléments isolés correspondent souvent aux joints, colliers, ressorts, écrous, écrans thermiques ou silentblocs.
Les vérifications indispensables avant une commande
- Relevez l’immatriculation, puis vérifiez le code moteur. Une même voiture peut recevoir plusieurs lignes différentes.
- Comparez la motorisation, la puissance, le carburant, l’année de mise en circulation et la norme Euro lorsqu’elle est précisée.
- Contrôlez les connexions : nombre de sondes, prises de pression, emplacement des filetages et forme des brides.
- Vérifiez la longueur, le diamètre et les points de suspension. Un silencieux compatible en apparence peut avoir des crochets placés différemment.
- Prévoyez les consommables nécessaires : joint, collier, visserie et silentbloc ne sont pas toujours fournis avec la pièce principale.
Le couple de serrage doit correspondre à la préconisation du constructeur. Un serrage excessif peut déformer une bride ou abîmer un collier. Un serrage insuffisant favorise les fuites. Sur une pièce située près du catalyseur ou du FAP, évitez aussi de tirer sur les câbles des sondes. Ils doivent être déposés avec l’outillage adapté avant le démontage du tube.
Associer le symptôme à la bonne partie de la ligne
Un bruit ne désigne pas automatiquement le silencieux arrière. Un souffle marqué à l’accélération peut venir d’une fuite en amont, au niveau du collecteur, de la tresse ou d’un joint. Un bruit métallique sous le plancher évoque davantage un collier desserré, un pare-chaleur qui vibre ou un silentbloc cassé. Si la ligne pend, contrôlez d’abord les caoutchoucs de suspension avant de remplacer le tube.
La corrosion demande une attention particulière sur les véhicules exposés au sel, aux petits trajets répétés ou à un environnement marin. Elle commence souvent autour des soudures, des jonctions et des zones où l’eau stagne. Une perforation augmente le bruit et peut laisser entrer des gaz sous le véhicule. Elle nécessite un contrôle rapide.
Une perte de puissance, un voyant moteur ou des difficultés de régénération orientent plutôt vers un problème de dépollution ou de capteur. Un diagnostic électronique complète alors l’inspection visuelle. Le schéma aide à localiser la zone concernée, mais la référence exacte et la cause de la panne doivent être confirmées avant de remplacer un catalyseur, un FAP ou une sonde.
