Le boîtier papillon fait partie des pièces discrètes qui peuvent changer le comportement d’un moteur. Lorsqu’il régule mal l’air admis, le ralenti devient instable, la consommation augmente, le voyant moteur peut s’allumer et les accélérations perdent en régularité. Comprendre son rôle aide à mieux lire les symptômes, à éviter un remplacement inutile et à choisir la bonne pièce si l’intervention devient nécessaire.
Le rôle du boîtier papillon dans l’admission d’air

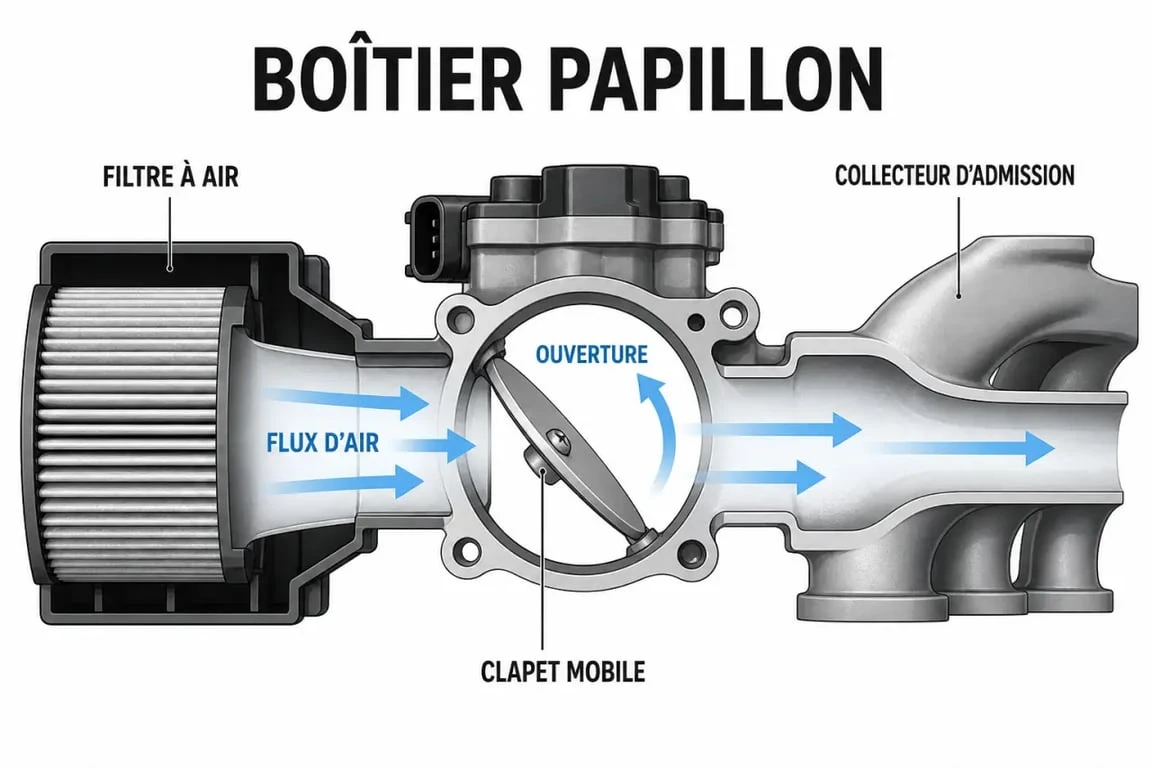

Le boîtier papillon, aussi appelé corps papillon, est un élément du système d’admission. Il se situe entre le filtre à air et le collecteur d’admission. Sa mission est simple : il régule le flux d’air entrant dans le moteur. En pratique, il agit comme une porte plus ou moins ouverte, commandée selon la demande d’accélération et les besoins du moteur.
À l’intérieur, un clapet mobile appelé papillon pivote pour laisser passer davantage ou moins d’air. Plus il s’ouvre, plus le débit d’air moteur augmente. Le calculateur adapte ensuite l’injection de carburant pour garder un mélange cohérent avec les conditions de conduite. Cette coordination entre air, carburant, capteurs et calculateur permet une combustion régulière et un fonctionnement plus stable.
Essence et diesel : une importance différente
Sur un moteur essence, le boîtier papillon est indispensable, car il participe directement au dosage de l’air admis. Il influence le ralenti, la réponse à l’accélérateur et la stabilité de fonctionnement à bas régime. Sur un moteur diesel, il est souvent absent ou n’a pas le même rôle, car la puissance est principalement pilotée par la quantité de carburant injectée. Certains diesels modernes peuvent toutefois utiliser un volet d’admission pour améliorer l’arrêt moteur, la gestion des gaz ou certaines phases de fonctionnement.
Commande mécanique ou électronique
Il existe deux grands modes de commande. Les anciens systèmes utilisent une commande mécanique par câble, reliée à la pédale d’accélérateur. Les systèmes plus récents fonctionnent souvent avec une commande électronique : un potentiomètre, un capteur de position et le calculateur moteur gèrent l’ouverture du papillon. Ce pilotage plus précis améliore la régulation, mais il rend aussi le diagnostic plus dépendant des informations électroniques et des codes défauts OBD.
Fonctionnement : ce qui se passe quand vous accélérez
Quand le conducteur appuie sur l’accélérateur, le boîtier papillon s’ouvre pour augmenter le passage de l’air. Le capteur de position informe le calculateur de l’angle d’ouverture. En parallèle, d’autres données peuvent entrer en jeu, comme le régime moteur, la température, la charge ou les informations du débitmètre d’air selon l’architecture du véhicule.

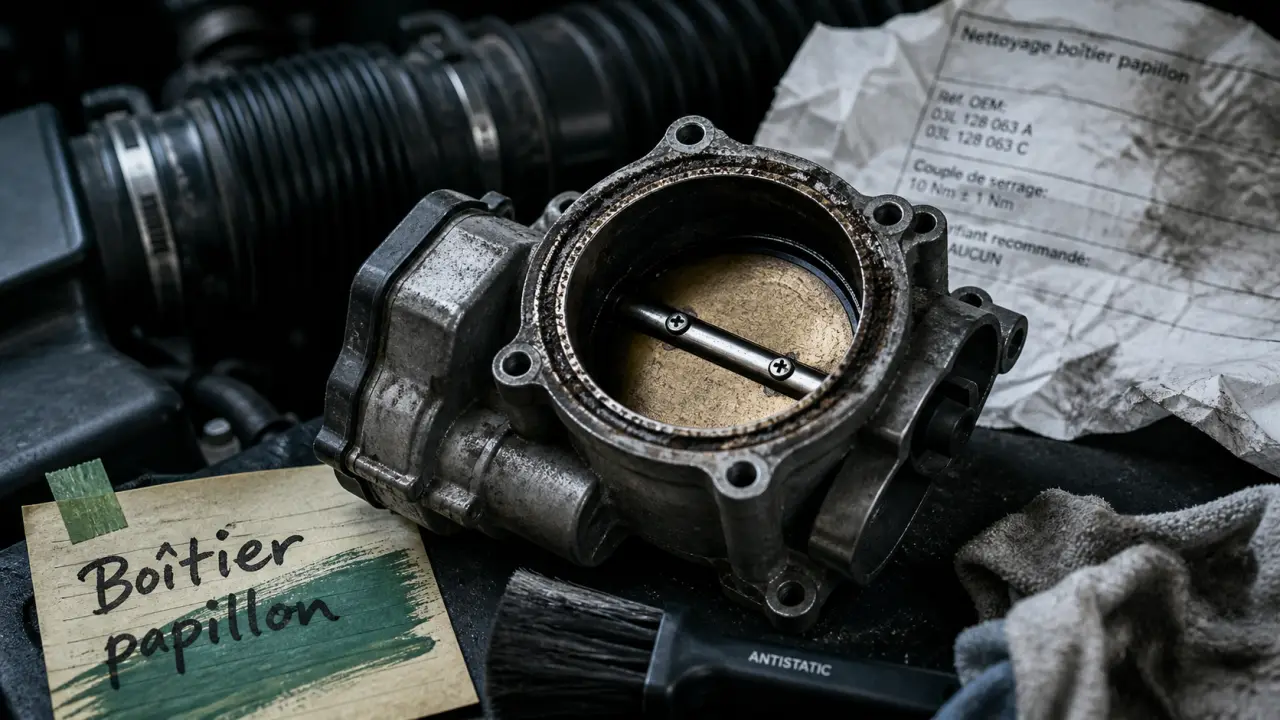

Au ralenti, le besoin en air est faible mais très précis. Le moindre encrassement autour du volet d’admission peut perturber cette petite ouverture et provoquer des oscillations de régime. C’est pourquoi un corps papillon sale se remarque souvent d’abord dans les embouteillages, au démarrage, à chaud ou lorsque le moteur revient au ralenti après une accélération.
On peut se représenter le boîtier papillon comme un clapet qui dose le débit d’air par paliers. Entre la fermeture presque totale du ralenti et l’ouverture large en forte accélération, chaque degré compte. Une fine couche de dépôt sur le bord du clapet ne paraît pas spectaculaire, mais elle décale toute la régulation. Le moteur ne reçoit plus exactement l’air attendu à chaque palier, ce qui explique pourquoi une gêne minime à l’œil peut produire une conduite heurtée, surtout dans les transitions lentes entre freinage, ralenti et reprise.
Symptômes d’un boîtier papillon encrassé ou défectueux
Un boîtier papillon ne tombe pas toujours brutalement en panne. Il peut d’abord s’encrasser, répondre avec retard ou transmettre une information incohérente au calculateur. Les signes varient selon le moteur, le type de commande et l’état des autres éléments d’admission, mais certains symptômes reviennent souvent.
- Ralenti instable, trop haut, trop bas ou qui oscille sans raison apparente.
- Moteur qui cale à l’arrêt, lors des manœuvres ou au retour au ralenti.
- Pertes de puissance, accélérations irrégulières ou sensation de trou à la reprise.
- Consommation excessive de carburant liée à une mauvaise gestion air-carburant.
- Voyant moteur allumé, parfois accompagné de codes défauts OBD.
- Pollution accrue lorsque la combustion devient moins propre.
Encrassement, capteur ou problème extérieur ?
Il faut éviter de conclure trop vite. Un ralenti instable peut venir du boîtier papillon, mais aussi d’une prise d’air, d’un filtre à air très sale, d’un débitmètre défaillant, d’un problème d’allumage ou d’un capteur moteur. Le capteur de position du boîtier papillon mérite une attention particulière : s’il transmet une valeur incohérente, le calculateur peut mal interpréter l’ouverture réelle du papillon et corriger l’injection de façon inadaptée.
Les risques si l’on tarde à intervenir
Rouler avec un boîtier très encrassé ou défectueux peut aggraver l’inconfort de conduite et augmenter la consommation. Dans certains cas, le moteur peut se mettre en mode dégradé pour limiter les risques. Le danger n’est pas seulement mécanique : une accélération irrégulière ou un calage à basse vitesse peut devenir gênant dans un rond-point, une manœuvre ou une insertion. Un défaut laissé en l’état finit aussi par compliquer le diagnostic, car plusieurs organes peuvent être perturbés en même temps.
Diagnostic et nettoyage : les bons réflexes avant de remplacer
Avant d’acheter une pièce neuve, un diagnostic méthodique s’impose. L’objectif est de confirmer que le boîtier papillon est bien en cause, ou au moins qu’il mérite un nettoyage. Un lecteur OBD peut aider à identifier des codes liés au capteur de position, à l’admission ou au système d’injection, mais il ne remplace pas un contrôle visuel et mécanique.
- Contrôler l’état du filtre à air et de la durite d’admission.
- Vérifier l’absence de fissure, de prise d’air ou de collier mal serré.
- Observer l’intérieur du boîtier papillon si l’accès est possible.
- Lire les codes défauts OBD lorsque le voyant moteur est allumé.
- Comparer les symptômes après nettoyage ou réinitialisation si le véhicule l’exige.
Nettoyer sans abîmer
Le nettoyage du boîtier papillon consiste à retirer les dépôts présents autour du clapet mobile et dans le conduit. Il faut utiliser un produit adapté à l’admission et travailler avec précaution, surtout sur un boîtier électronique. Forcer le papillon à la main sur certains modèles peut endommager le mécanisme ou perturber l’apprentissage de position. Si la procédure n’est pas claire, mieux vaut consulter la documentation technique du véhicule ou confier l’opération à un professionnel.
Après nettoyage, certains véhicules retrouvent immédiatement un ralenti stable. D’autres nécessitent une phase d’apprentissage, parfois automatique après quelques cycles de conduite, parfois réalisée avec un outil de diagnostic. Si les symptômes persistent malgré un boîtier propre et une admission étanche, le défaut peut venir du capteur, de l’actuateur intégré, du faisceau électrique ou d’un autre composant moteur. Le nettoyage reste donc une étape utile, mais il ne remplace pas un vrai contrôle du système.
| Situation observée | Action pertinente |
|---|---|
| Dépôts visibles autour du volet | Nettoyage soigneux du corps papillon |
| Voyant moteur avec code lié à la position papillon | Contrôle du capteur, du connecteur et du faisceau |
| Ralenti instable après nettoyage | Recherche de prise d’air ou apprentissage via diagnostic |
| Commande électronique qui ne répond plus correctement | Remplacement probable après confirmation du diagnostic |
Remplacement et choix d’un boîtier papillon compatible
Le remplacement devient pertinent lorsque le nettoyage ne suffit pas, que le capteur de position est défaillant, que le mécanisme se bloque ou que le diagnostic confirme une panne interne. La compatibilité est alors le point central. Un boîtier papillon doit correspondre au moteur, à la gestion électronique, au connecteur, au diamètre d’admission et parfois à une référence constructeur précise.
Pour éviter une erreur d’achat, il est préférable de rechercher la pièce par marque, modèle, motorisation, année et, si possible, immatriculation ou numéro VIN. Les catalogues spécialisés permettent généralement de filtrer les références compatibles. On trouve des offres très variables : des prix de 85 à 283,99 € selon le modèle et la marque, avec 374 produits référencés et plus de 20 marques différentes dans certains catalogues de pièces détachées.
Neuf, adaptable ou équipementier
Une pièce neuve d’équipementier reconnu offre souvent un bon compromis entre fiabilité et disponibilité. Les marques comme Bosch, Magneti Marelli ou Solex peuvent apparaître selon les applications, mais le plus important reste la référence exacte. Une pièce adaptable peut convenir si elle est bien compatible, tandis qu’une pièce d’occasion demande davantage de prudence : elle peut déjà être encrassée, usée ou difficile à tester avant montage.
Ce qu’il faut vérifier avant de commander
Avant de valider l’achat, comparez la référence d’origine, le nombre de broches du connecteur, la forme du boîtier, le diamètre, la présence éventuelle d’un régulateur de ralenti intégré et les joints nécessaires au montage. Un joint fatigué ou mal positionné peut créer une prise d’air et donner l’impression que la pièce neuve fonctionne mal.
Enfin, gardez en tête qu’un boîtier papillon neuf ne corrigera pas un problème situé ailleurs dans l’admission ou l’injection. La bonne démarche consiste donc à diagnostiquer, nettoyer si l’état le permet, puis remplacer uniquement lorsque la panne est confirmée. C’est le meilleur moyen de retrouver un ralenti stable, une réponse moteur régulière et une consommation cohérente sans changer des pièces au hasard.
